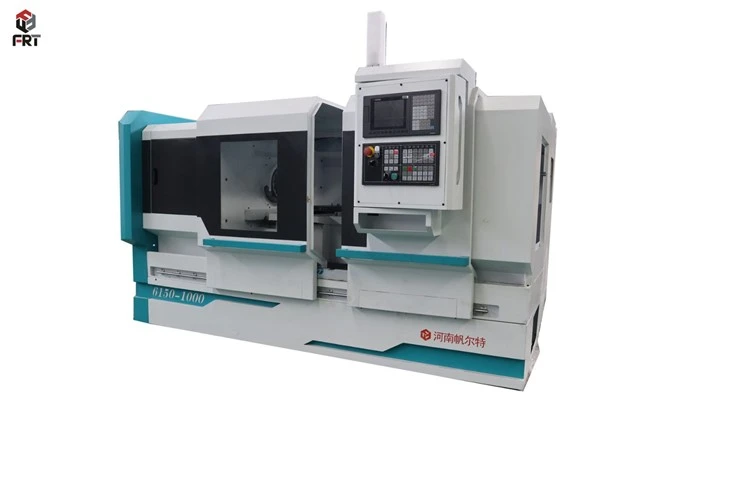

ЦНЦ струг са равним креветом
Опис
ЦНЦ машина за струг са равним лежајем је врста струга са рачунарском нумеричком контролом (ЦНЦ) где је лежиште хоризонтално, обезбеђујући равну површину на којој се радни предмет ослања. Насупрот томе, традиционалне ЦНЦ машине за струг често имају коси или нагнути лежај.
Детаљи
Ставка |
ЦК6180 |
| Максимални пречник окретања на кревету (мм) | 800 |
| Максимални пречник окретања палете у правцу Кс- (мм) | 500 |
| Максимална дужина радног предмета (мм) | 1000/1500/2000/3000 |
| Дужина шине кревета (мм) | 600 |
| Максимално оптерећење радног предмета (Т) | 3T |
| Опсег брзине вретена (о/мин) | 25-800 |
| Крајња структура вретена | Ц11 или Д11 |
| Кроз{0}}отвор на вретену (мм) | 105 |
| Конус предњег краја отвора за вретено | Метриц120,1:20 |
| Максимални ход држача алата (мм) | X:550 |
| Спецификације ваљкастих вијака | X3205/5010-6310 |
| Брзина кретања (мм/мин) | X:6000/Z:10000 |
| Тачност позиционирања (мм) | X:0.02/Z:0.03 |
| Прецизност репозиционирања (мм) | X:0.075/Z:0.01 |
| Тачност обраде радног предмета | ИТ6-ИТ7 |
| Храпавост површине радног предмета | Ра1.6 |
| Пречник чауре (мм) | 100 |
| Ход чауре задњег дела (мм) | 250 |
| Спецификација конусног отвора репног{0}}рукава | МТ6 или МТ5 |
| Величина пресека (мм) | 32*32 |
| Димензије машине (мм) | 3700*1820*1780 |
| Укупна тежина (кг) | Приближно 4500/5000/5500/6500 |
предлози за избор главних компоненти
За машинску обраду стандардних округлих делова, пожељна је стезна глава са три{0}}чељусти; за неправилно обликоване или ексцентричне радне предмете препоручује се стезна глава са четири-чељусти. За серијску производњу препоручује се хидраулична стезна глава ради лакше употребе.
За тешко сечење и услове високог{0}}оптерећења препоручује се кутија вретена са зупчаником. За велику{2}}брзину, високу{3}}прецизну обраду, пожељно је вретено са директним-погоном.
За општу машинску обраду, погодан је економичан четворосмерни стуб алата-. За сложене процесе који захтевају више позиција алата, препоручује се стуб за алат са серво куполом.
За машинску обраду витких вратила, препоручује се фиксни центар да би се повећала крутост. За велике{1}}брзине окретања, пожељан је ротациони центар ради смањења хабања.
За дугачке радне комаде и тешке делове, препоручује се круто ојачан задњи део. За мале делове под малим оптерећењем, довољан је стандардни ручни задњи стожер. Све у свему, избор одговарајуће конфигурације на основу величине радног комада, прецизности и оптерећења резања је практичнији.
Како изабрати
Приликом избора ЦНЦ струг са равним креветом, прво треба обратити пажњу на структуру лежаја и систем вретена, који директно одређују крутост, тачност обраде и стабилност алатне машине; друго, узмите у обзир параметре опсега обраде, укључујући максимални пречник обраде, дужину и средишњу висину, који одређују величину радног предмета са којим можете да рукујете; на крају, морате да узмете у обзир ширину и капацитет носивости{0}}водича пре него што изаберете. Остала разматрања обухватају опсег брзине вретена (утичу на ефикасност и квалитет површине), пречник отвора вретена (одређивање протока шипке), тип контролног система (ручно/полу{2}}аутоматски/ЦНЦ) и стил држача алата (квадратни, шестоугаони итд.).
ФАК
П: Да ли сте трговац или произвођач?
О: Произвођач
П: Које су наше снаге?
О: Велико искуство у машинској обради, комплетни процеси монтаже и тимови, и искуство пуштања у рад у иностранству.
П: Да ли нудите надоградње и модификације алатних машина?
О: Да, надограђујемо разне машине за бушење, глодалице, стругове и обрадне центре.
П: Који су неки опциони додаци за ЦНЦ алатне машине?
О: ЦНЦ ротациони столови, сонде, уређаји за постављање алата, главе за глодање, прибор, итд.
