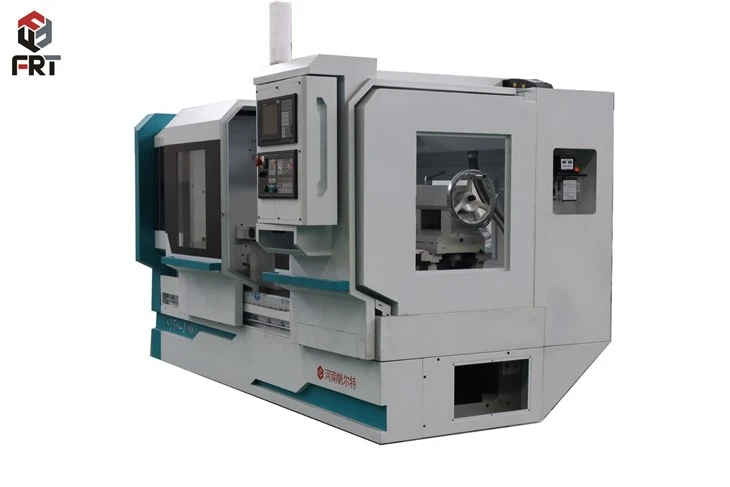

Цнц центар за хоризонтално окретање





ЦНЦ центар за хоризонтално окретање је врста машине која се користи у производњи за обликовање цилиндричних делова. Ради тако што ротира радни предмет док алат за сечење уклања материјал да би постигао жељени облик. „ЦНЦ“ је скраћеница од компјутерске нумеричке контроле, што значи да машином управља компјутерски програм који диктира прецизне покрете алата за сечење. Хоризонтални центри за стругање се разликују по оријентацији вретена, које је постављено хоризонтално, што омогућава ефикасну обраду цилиндричних делова.









Бед: База машине где су монтиране све остале компоненте.



Хеадстоцк: Држи мотор вретена и обезбеђује ротационо кретање радног предмета.



Цхуцк: Стеже радни предмет за ротацију.



Тоол Туррет: Садржи различите алате за сечење који се могу аутоматски индексирати у позицију за сечење.



Кс и З осе: Ове осе контролишу кретање алата за сечење дуж дужине (З-оса) и пречника (Кс-оса) радног комада.



Контролна табла: Интерфејс за програмирање и контролу машине.



Систем расхладне течности: Обезбеђује расхладну течност за подмазивање и хлађење током операција обраде.



Цхип Цонвеиор: Уклања струготине и остатке из области обраде.





Окретање: Ротирање радног предмета док алат за сечење уклања материјал да би се створили цилиндрични облици.



Фацинг: Сечење равних површина окомито на осу ротације радног предмета.



Бушење: Прављење рупа у радном предмету помоћу специјализованих алата за сечење.



Досадан: Повећање постојећих рупа или креирање унутрашњих карактеристика.



Тхреадинг: Резање навоја на цилиндричним површинама.





Аутомобилска индустрија: Производња компоненти мотора, вратила, зупчаника и других прецизних делова.



Ваздухопловна индустрија: Производња компоненти као што су делови стајног трапа, осовине турбина и компоненте мотора.



Медицинска индустрија: Израда хируршких инструмената, протетских уређаја и медицинских имплантата.



Генерал Енгинееринг: Стварање различитих механичких компоненти које се користе у индустријским машинама, пумпама, вентилима итд.



Израда алата и калупа: Обрада алатних компоненти за производне процесе.



Електроника: Производња делова за електронске уређаје као што су конектори, кућишта и утичнице.





Не	Ставка	ЦК6163	ЦК6180	ЦК61100	ЦК61125
1	Максимални пречник окретања на кревету (мм)	630	800	1000	1250
2	Максимални пречник окретања палете у Кс смеру (мм)	350	500	660	850
3	Максимална дужина радног предмета (мм)	1000/1500/2000/3000	1000/1500/2000/3000	1500/2000/3000	1500/2000/3000
4	Дужина шине кревета (мм)	550	600	660	755
5	Максимално оптерећење радног предмета (Т)	2T	3T	4T	5t-8T
6	Облик ротације вретена	Механички мењач са три брзине, бесконачна регулација брзине у брзини			Четворобрзински механички мењач, бесконачна регулација брзине у брзини
7	Опсег брзине вретена (о/мин)	25-800	25-800	15-600	5-400
8	Крајња структура вретена	Ц11 или Д11	Ц11 или Д11	Ц11 или Д11	A2-15
9	Рупа вретена (мм)	105	105	130	130
10	Конус предњег краја отвора за вретено	Метриц120,1:20	Метриц120,1:20	Метриц140,1:20	Метриц140,1:20
11	Максимални ход држача алата (мм)	X:530	X:550	X:530	X:560
12	Спецификације ваљкастих вијака	X:3205/Z:5010-6310	X3205/5010-6310	X3205/5010-6310	X:5008/Z:8012
13	Брзина кретања (мм/мин)	X:6000/Z:10000	X:6000/Z:10000	X:5000/Z:8000	X:4000/Z:6000
14	Тачност позиционирања (мм)	X:0.02/Z:0.03	X:0.02/Z:0.03	X :0.030 Z :0.045	X :0.030 Z :0.045
15	Прецизност репозиционирања (мм)	X:0.075/Z:0.01	X:0.075/Z:0.01	X:0.075/Z:0.015	X:0.075/Z:0.015
16	Тачност обраде радног предмета	ИТ6-ИТ7	ИТ6-ИТ7	ИТ7	ИТ7
17	Храпавост површине радног предмета	Ра1.6	Ра1.6	Ра3.2	Ра3.2
18	Пречник чауре (мм)	100	100	Φ100	160
19	Ход чауре задњег дела (мм)	250	250	250	300
20	Спецификација конусног отвора рукава реп-рукав	МТ6 или МТ5	МТ6 или МТ5	МТ6	Метриц 80мм 1:20
21	Величина пресека (мм)	32*32	32*32	40*40мм	45*45
22	Димензије машине (мм)	3700*1820*1780	3700*1820*1780	3900*2000*1780	3900*2000*1780
23	Укупна тежина (кг)	Приближно 4200/4600/4800/5000	Приближно 4500/5000/5500/6500	Приближно 5600/6400/7500	Приближно 6000/7000/9000
